Metal-System · Ferros System

Profil firmy

Konstrukcje stalowe, obróbka mechaniczna, zaawansowane komponenty metalowe.

Twoja wizja – nasza technologia

Myszków · od 1996

Zakład z lotu ptaka: ceglany budynek i hale z łukowymi dachami

O nas

Grupa dwóch firm: Metal-System i Ferros System

Kompleksowe rozwiązania w metalu: konstrukcje stalowe i specjalistyczne elementy budowy maszyn, wykonywane we własnych halach produkcyjnych.

waga obrabianych elementów, do
20 t
najdłuższy przejazd frezarki
11 500 mm
długość stołu cięcia termicznego
14 m
długość kabiny lakierniczej
14 m

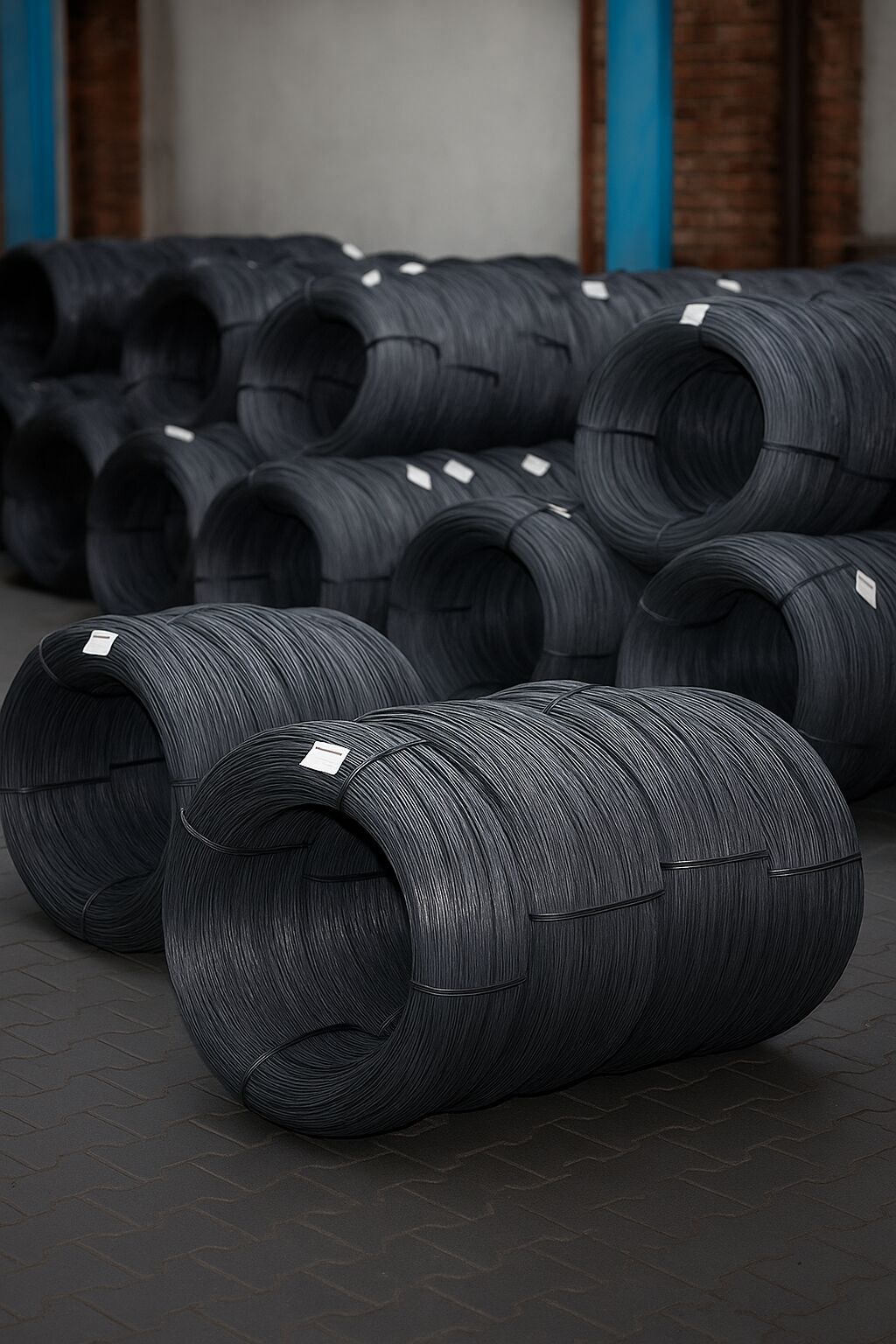

  1. 1996 początek: druty żarzone i twarde
  2. 2001 obróbka skrawaniem
  3. 2003 konstrukcje stalowe dla motoryzacji
  4. 2008 wypalarka do blach
  5. 2011 maszyny CNC

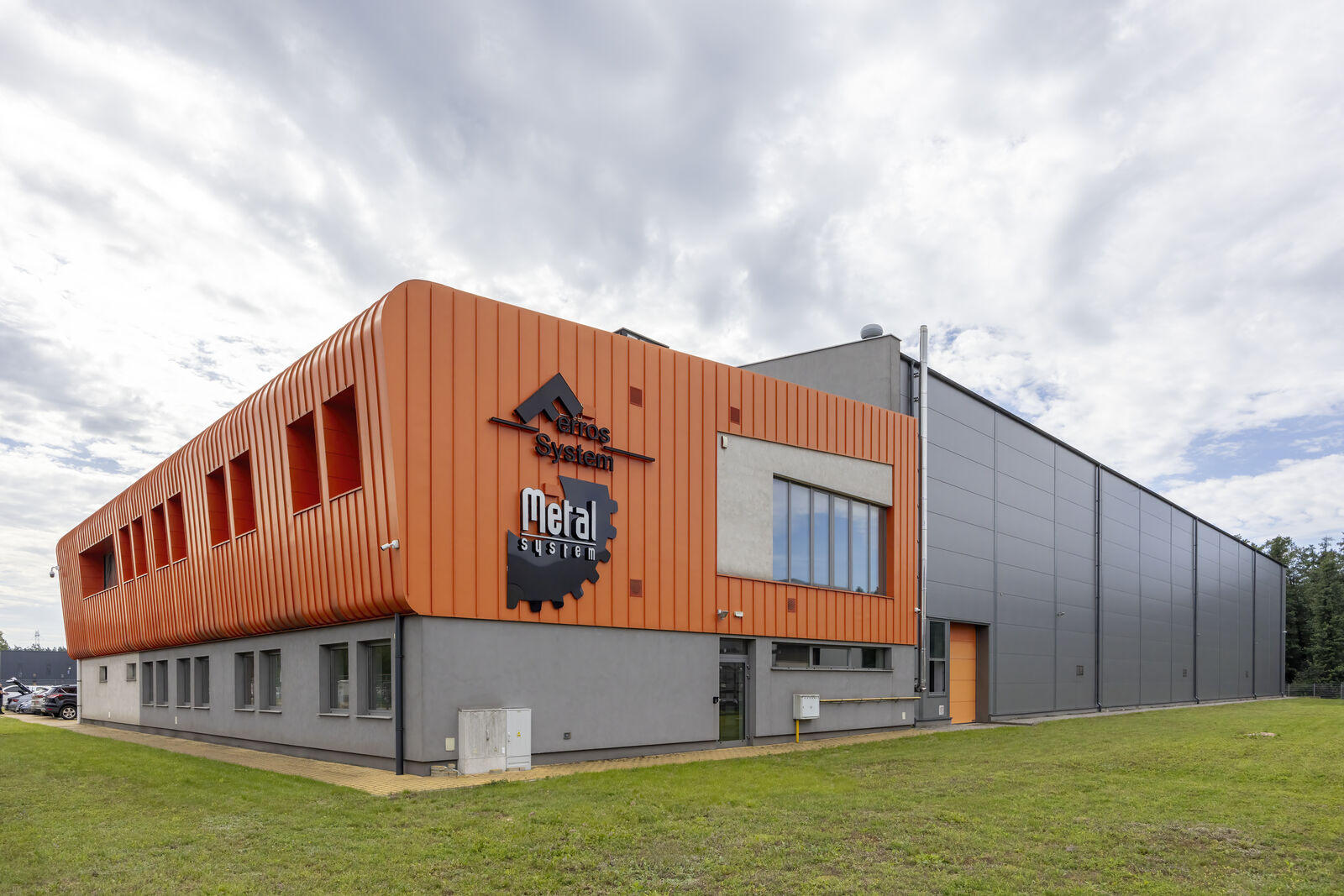

Budynek biurowy z logo Metal-System i Ferros System
Zakład z zewnątrz: ceglana hala z łukowym dachem i nowa hala z płyty warstwowej
Zakład od strony placu: nowa hala z płyty warstwowej i ceglana hala z łukowym dachem

Oferta

Pełny zakres usług w jednym miejscu

Oferta

Obróbka mechaniczna

Obróbka maszynami CNC elementów o różnych wymiarach, także wielkogabarytowych, o wadze dochodzącej do 20 t.

Dokładne wykonywanie otworów, wiercenie, frezowanie powierzchni płaskich i z rowkami, wykonanie i regeneracja elementów, przy których ważna jest współosiowość otworów.

Duży obrabiany element z okrągłym otworem, na stole maszyny
Obróbka dużego elementu na stole maszyny

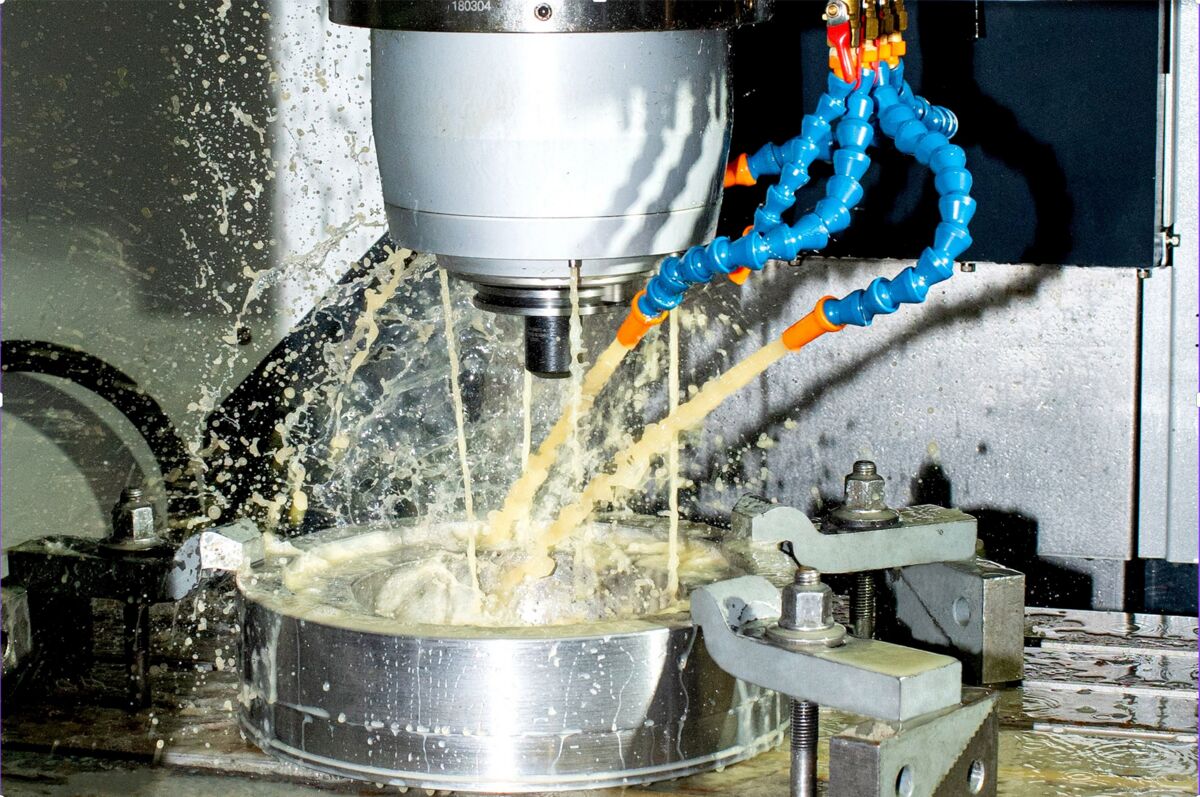

Frezowanie płaskiej powierzchni elementu stalowego

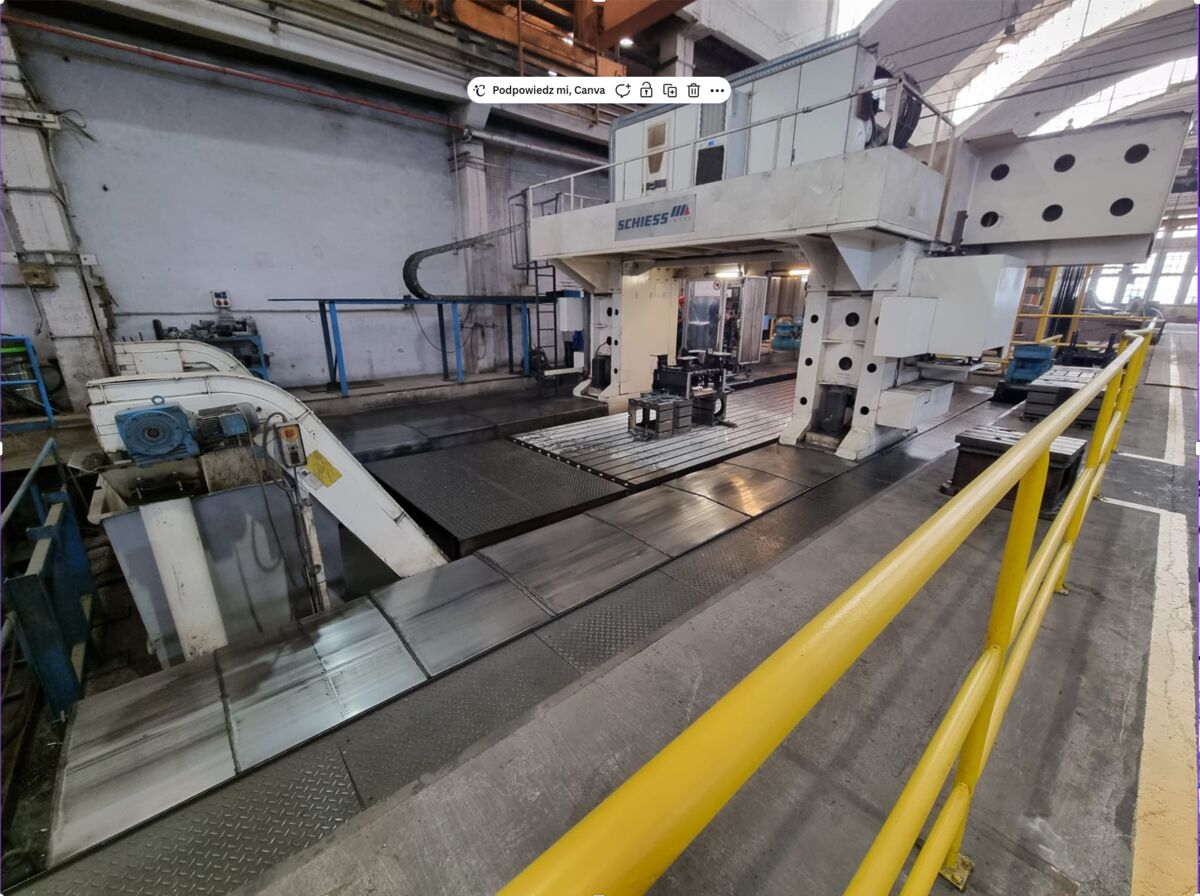

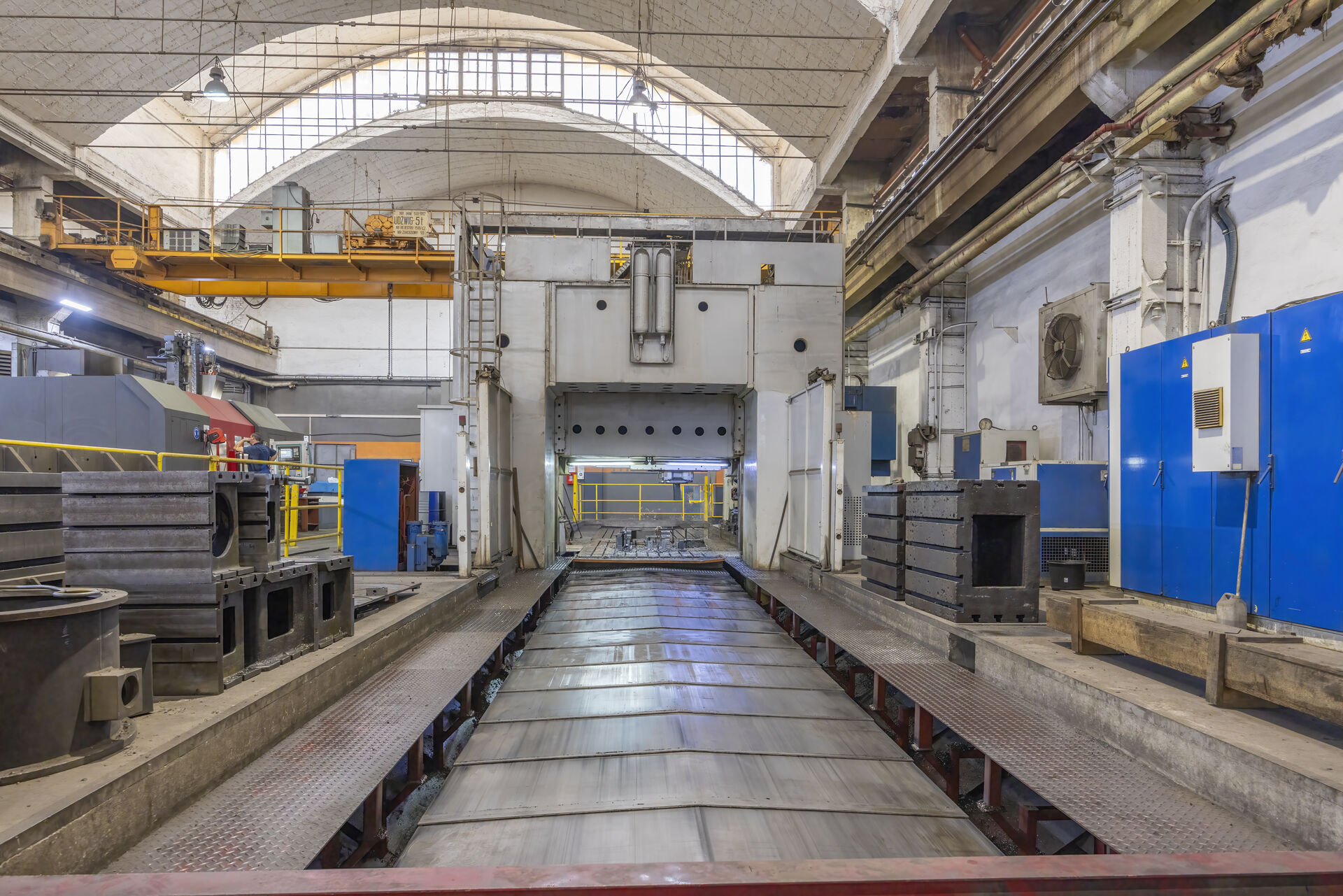

Frezarka bramowa Schiess w hali, widok wzdłuż długiego stołu z rowkami
Frezarka bramowa Schiess

Obróbka mechaniczna · Park maszyn

Frezarki bramowe CNC

Największe elementy, obsługiwane suwnicami.

11 500 mm przejazd w osi X · Schiess 1

Frezarki bramowe CNC
Maszyna Xmm Ymm Zmm Wrzecionoobr./min Suwnicat
Schiess 1 Frezarka bramowa CNC · Sinumerik 880 11 500 2 900 2 000 1 300 20
Schiess 2 Frezarka bramowa CNC · Sinumerik 840 9 000 3 000 2 200 2 100 20
Dahlih DCM-4225 Frezarka bramowa CNC · Fanuc 4 000 2 000 800 6 000 —

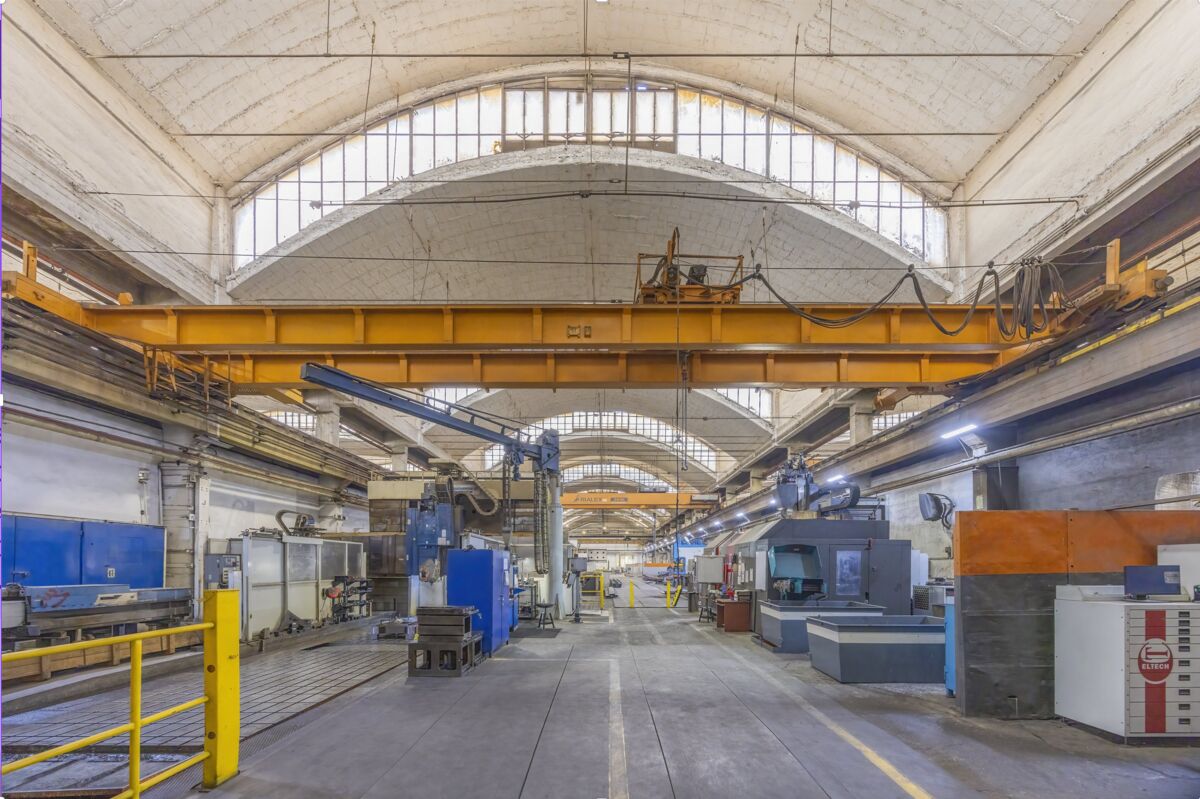

  • Schiess 1

    Frezarka bramowa CNC · Sinumerik 880

    Przejazdy osi
    11 500 × 2 900 × 2 000 mm
    Wrzeciono
    1 300 obr./min
    Suwnica
    20 t
  • Schiess 2

    Frezarka bramowa CNC · Sinumerik 840

    Przejazdy osi
    9 000 × 3 000 × 2 200 mm
    Wrzeciono
    2 100 obr./min
    Suwnica
    20 t

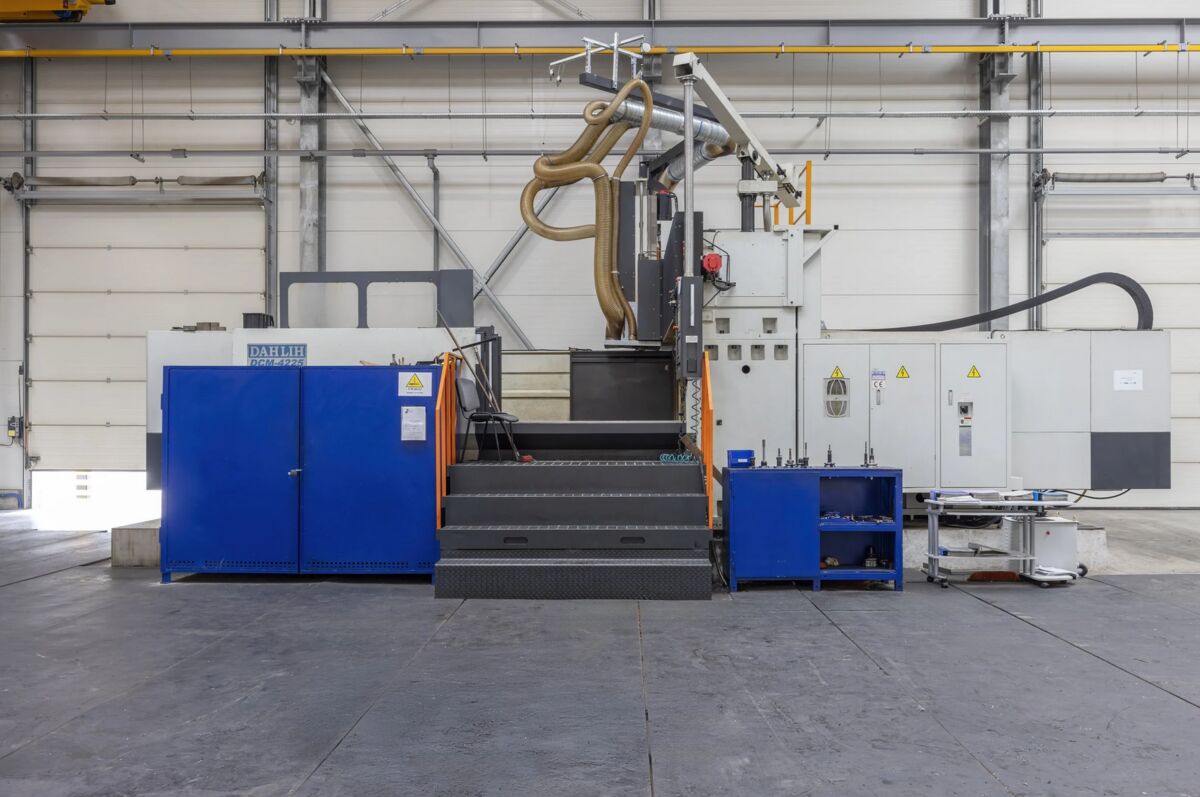

  • Dahlih DCM-4225

    Frezarka bramowa CNC · Fanuc

    Przejazdy osi
    4 000 × 2 000 × 800 mm
    Wrzeciono
    6 000 obr./min

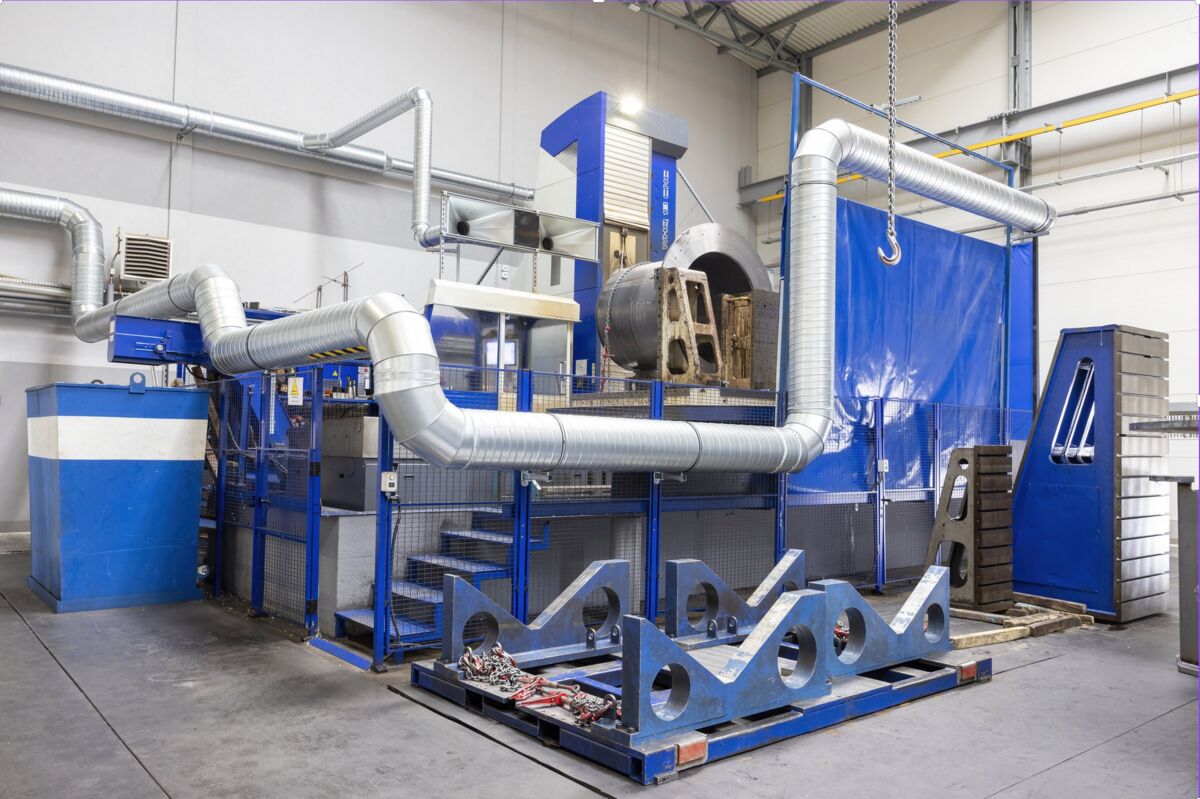

Wytaczarka TOS WHQ13 z obrabianym elementem na stanowisku
TOS WHQ13
Wytaczarka TOS WHQ105 z elementem na stole obrotowym
TOS WHQ105

Obróbka mechaniczna · Park maszyn

Wytaczarki i tokarka karuzelowa

Wytaczanie i toczenie elementów o dużych średnicach.

6 000 mm przejazd w osi X · TOS WHQ13

Wytaczarki i tokarka karuzelowa
Maszyna Xmm Ymm Zmm Wrzecionoobr./min Suwnicat
TOS WHQ13 Wytaczarka CNC · Heidenhain 640 6 000 3 000 Z+W 2 000 3 000 15
TOS WHQ105 Wytaczarka CNC · Heidenhain 640i 1 800 1 250 Z+W 1 850 3 300 5
Webster Tokarka karuzelowa CNC · Sinumerik 840 · Stół obrotowy Ø 1 800 mm 2 100 — 1 000 3 000 8
  • TOS WHQ13

    Wytaczarka CNC · Heidenhain 640

    Przejazdy osi
    6 000 × 3 000 × 2 000 mm (Z+W)
    Wrzeciono
    3 000 obr./min
    Suwnica
    15 t
  • TOS WHQ105

    Wytaczarka CNC · Heidenhain 640i

    Przejazdy osi
    1 800 × 1 250 × 1 850 mm (Z+W)
    Wrzeciono
    3 300 obr./min
    Suwnica
    5 t

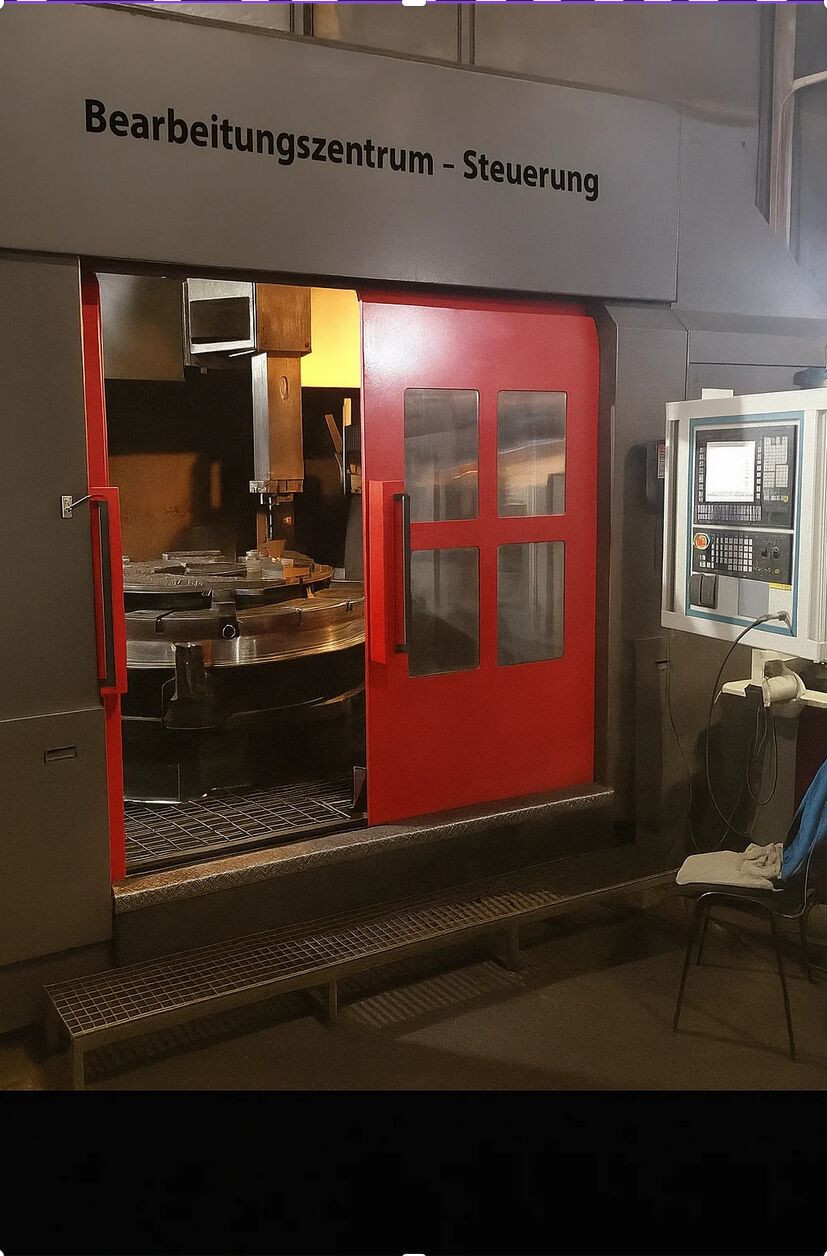

  • Webster

    Tokarka karuzelowa CNC · Sinumerik 840

    Przejazdy osi
    2 100 × 1 000 mm
    Stół obrotowy
    Ø 1 800 mm
    Wrzeciono
    3 000 obr./min
    Suwnica
    8 t

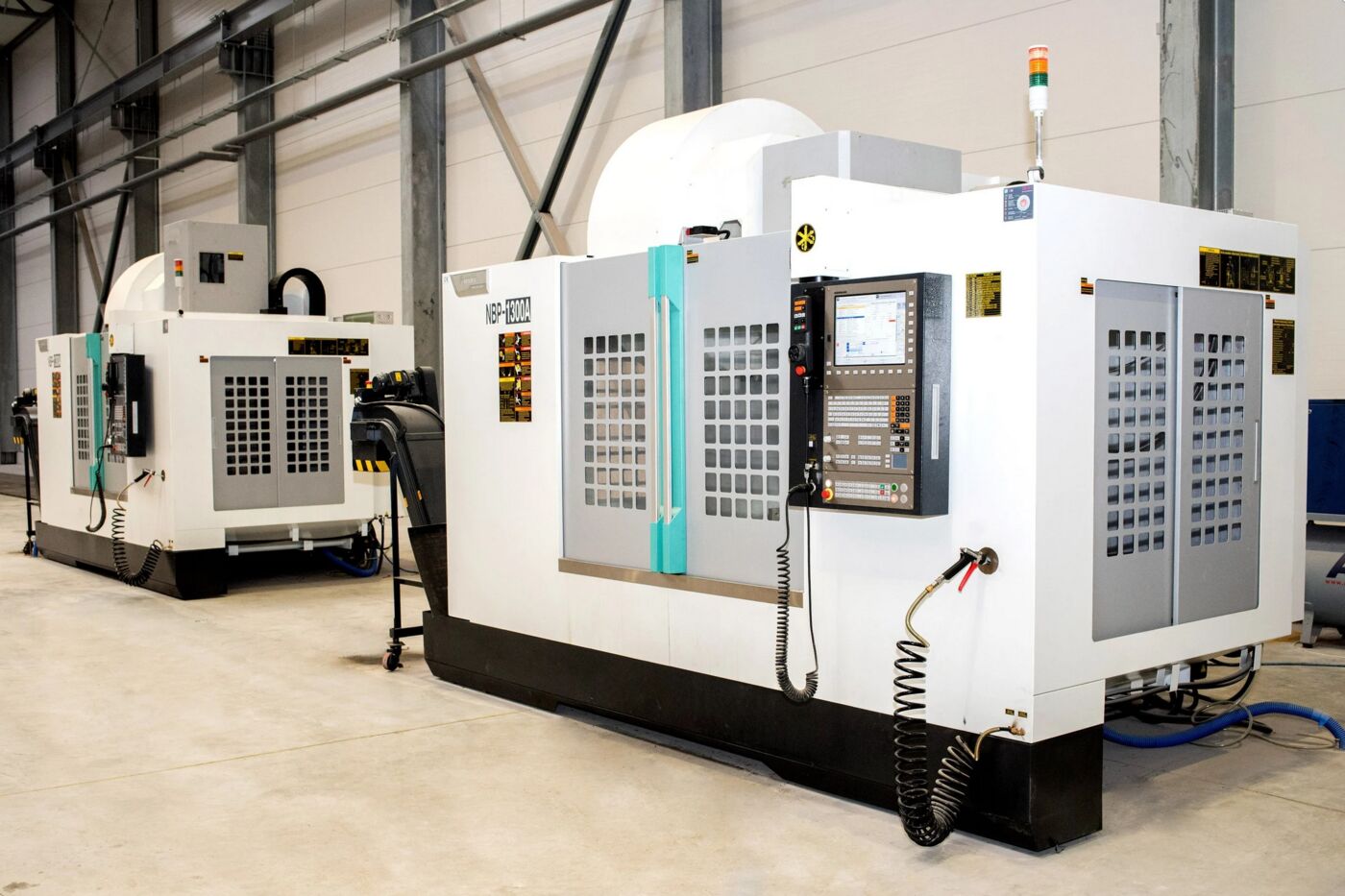

Dwie frezarki pionowe Feeler w hali
Feeler AR-250L-T

Obróbka mechaniczna · Park maszyn

Centra obróbcze i frezarki pionowe

Obróbka mniejszych i średnich elementów.

2 000 mm przejazd w osi X · FPT

Centra obróbcze i frezarki pionowe
Maszyna Xmm Ymm Zmm Wrzecionoobr./min Suwnicat

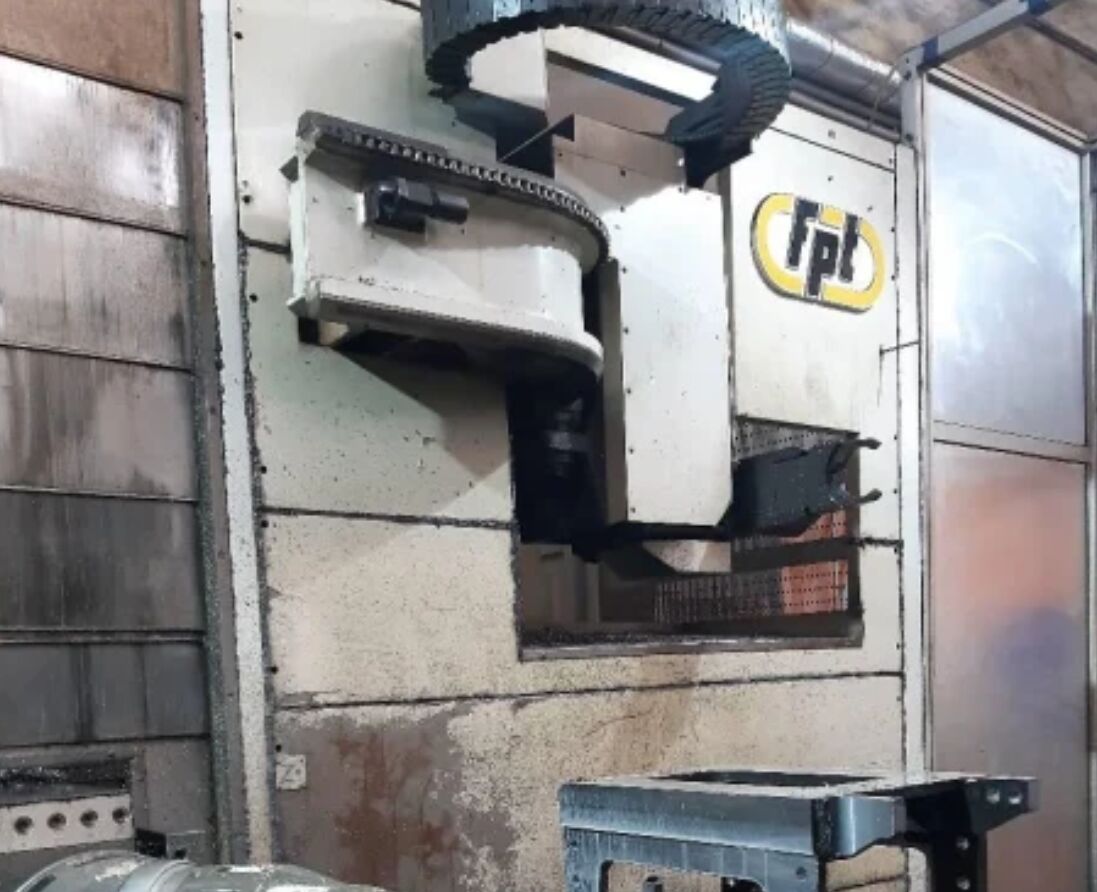

FPT Pionowo-poziome centrum obróbcze · Heidenhain 430 2 000 800 900 4 000 8
Feeler AR-250L-T Frezarka pionowa CNC · 2 szt. 1 300 600 500 6 000 —

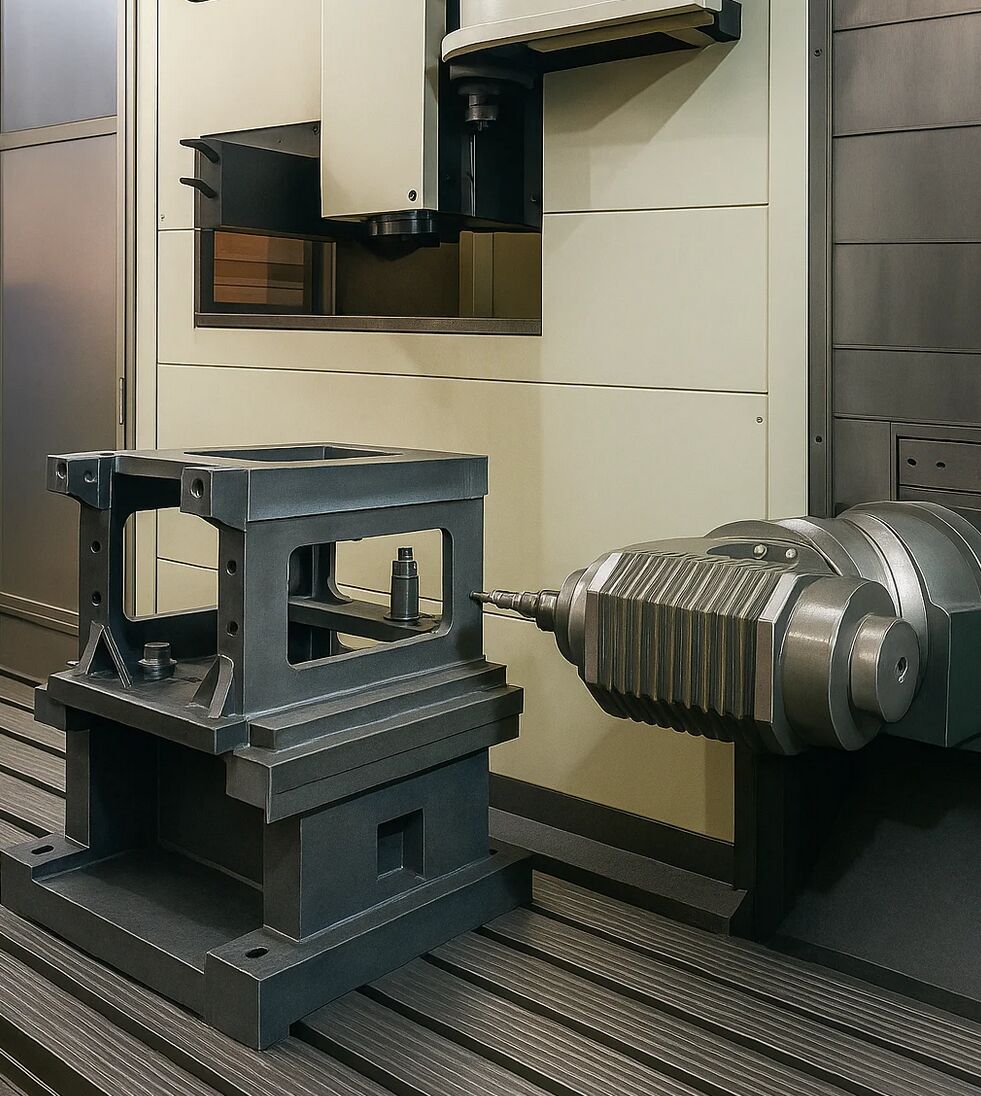

  • FPT

    Pionowo-poziome centrum obróbcze · Heidenhain 430

    Przejazdy osi
    2 000 × 800 × 900 mm
    Wrzeciono
    4 000 obr./min
    Suwnica
    8 t
  • Feeler AR-250L-T

    Frezarka pionowa CNC · 2 szt.

    Przejazdy osi
    1 300 × 600 × 500 mm
    Wrzeciono
    6 000 obr./min

Oferta

Spawanie

Spawanie potwierdzone przeglądami, dopuszczeniami i międzynarodowymi certyfikatami.

Metody spawania
MIG/MAG
Certyfikaty
EN 1090-2 · ISO 3834-2
Dwa niebieskie roboty spawalnicze i pozycjoner w hali
Stanowisko zrobotyzowane

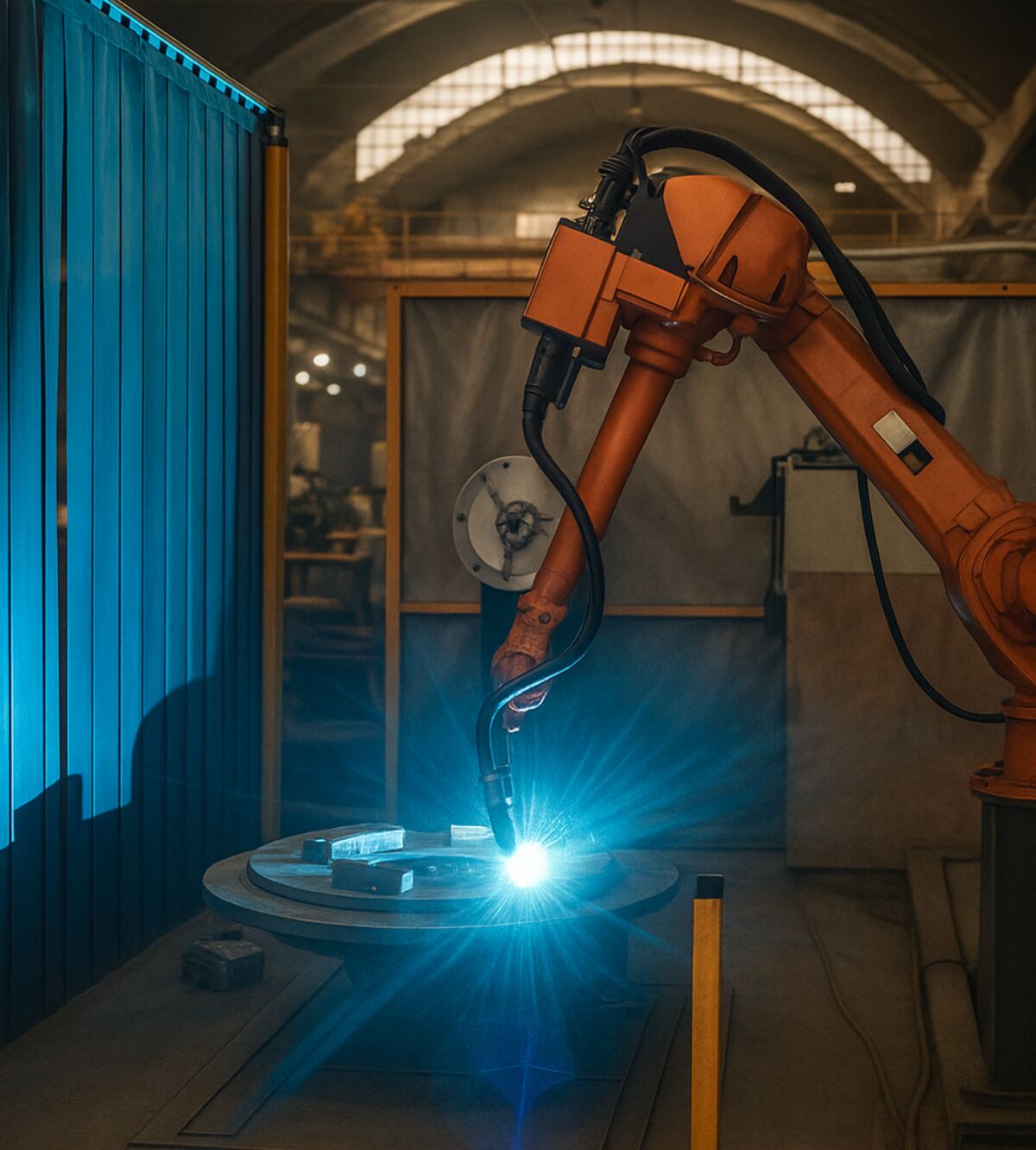

Robot spawalniczy podczas spawania łukowego okrągłej konstrukcji
Spawanie zrobotyzowane

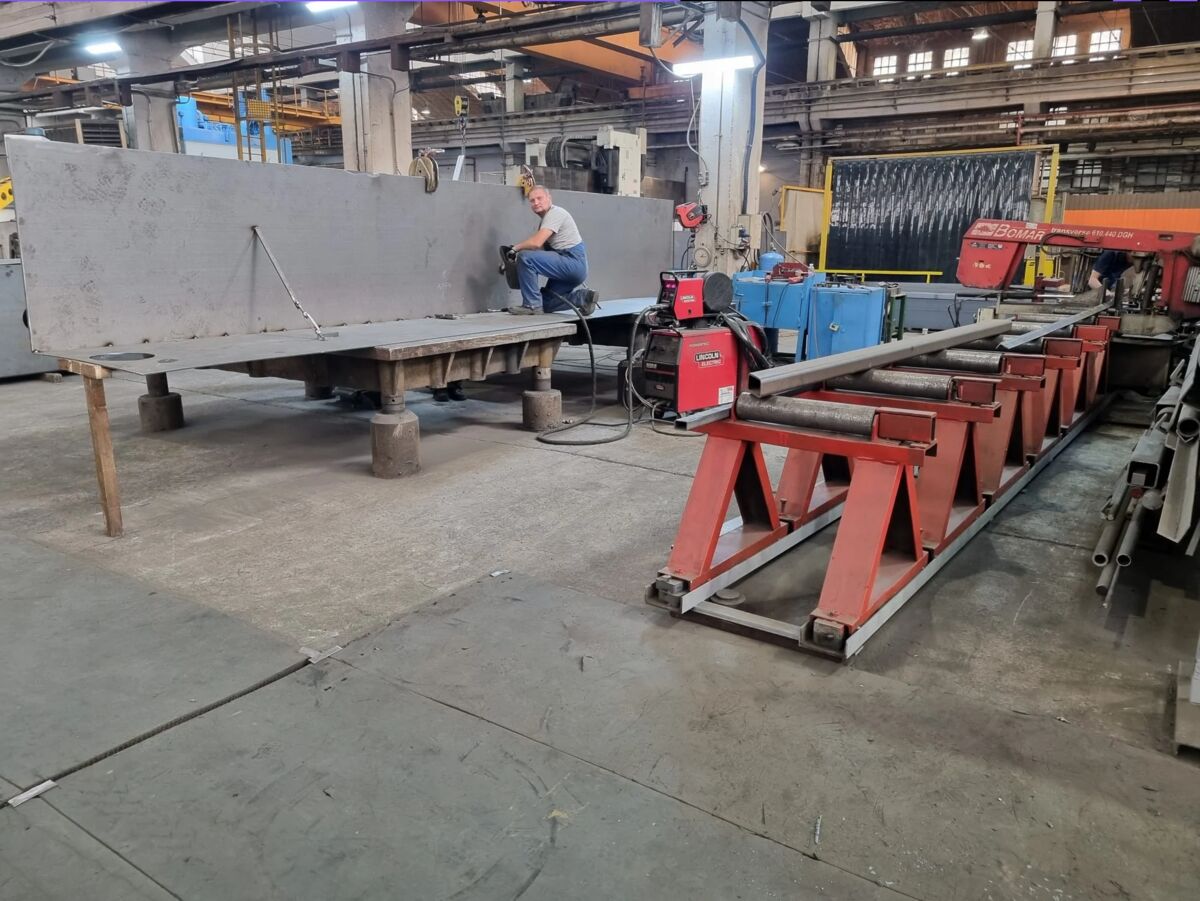

Wydzielone boksy spawalnicze w hali, w środku konstrukcja stalowa
Boksy spawalnicze

Oferta

Cięcie termiczne

Eckert: wymiar stołu
14 × 2,6 m
Eckert: maks. grubość, plazma · palnik gazowy
30 mm · 150 mm
Zinser: wymiar stołu
8 × 3,2 m
Zinser: maks. grubość materiału
150 mm

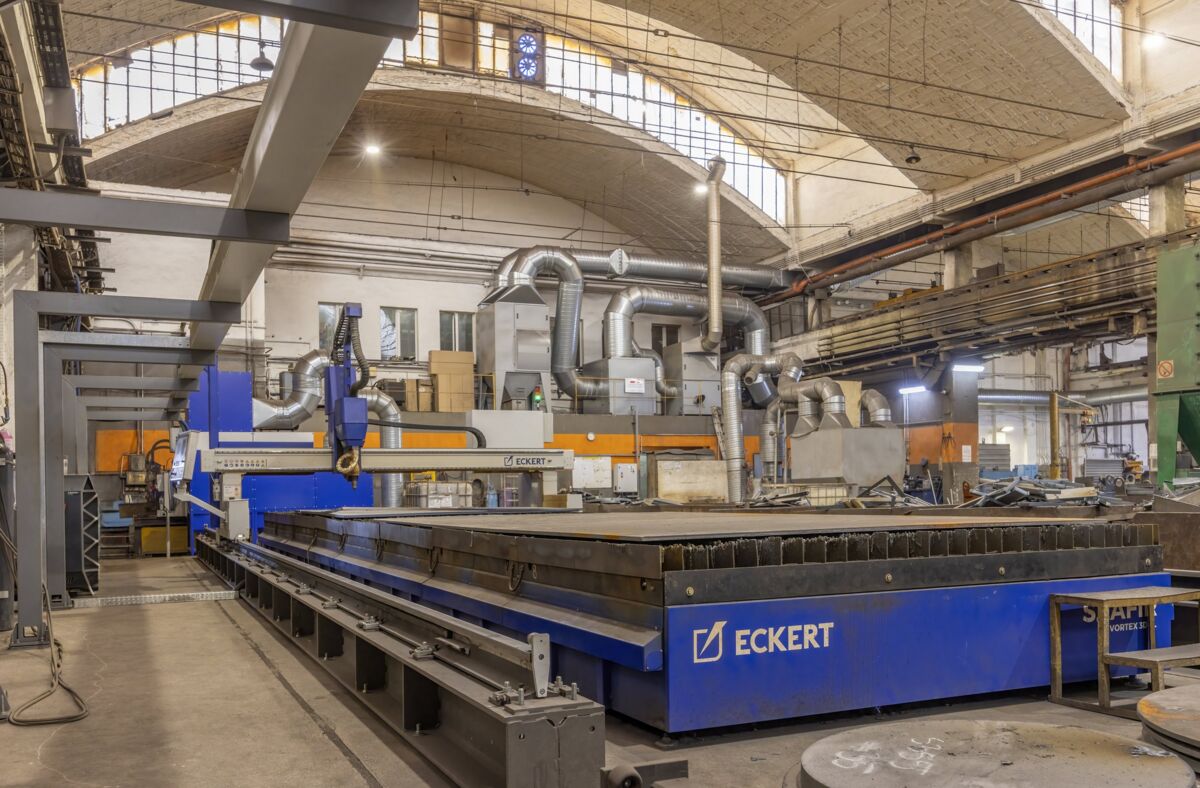

Wypalarka Eckert z długim stołem w hali
Eckert

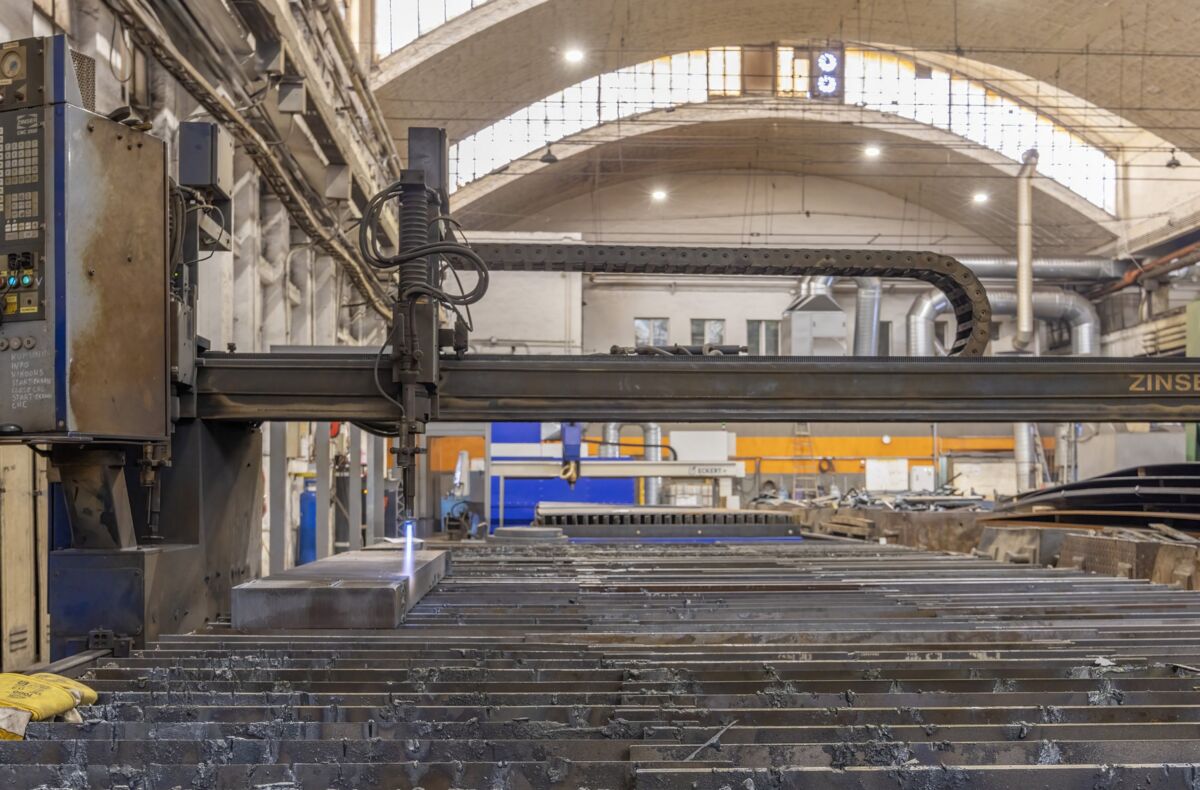

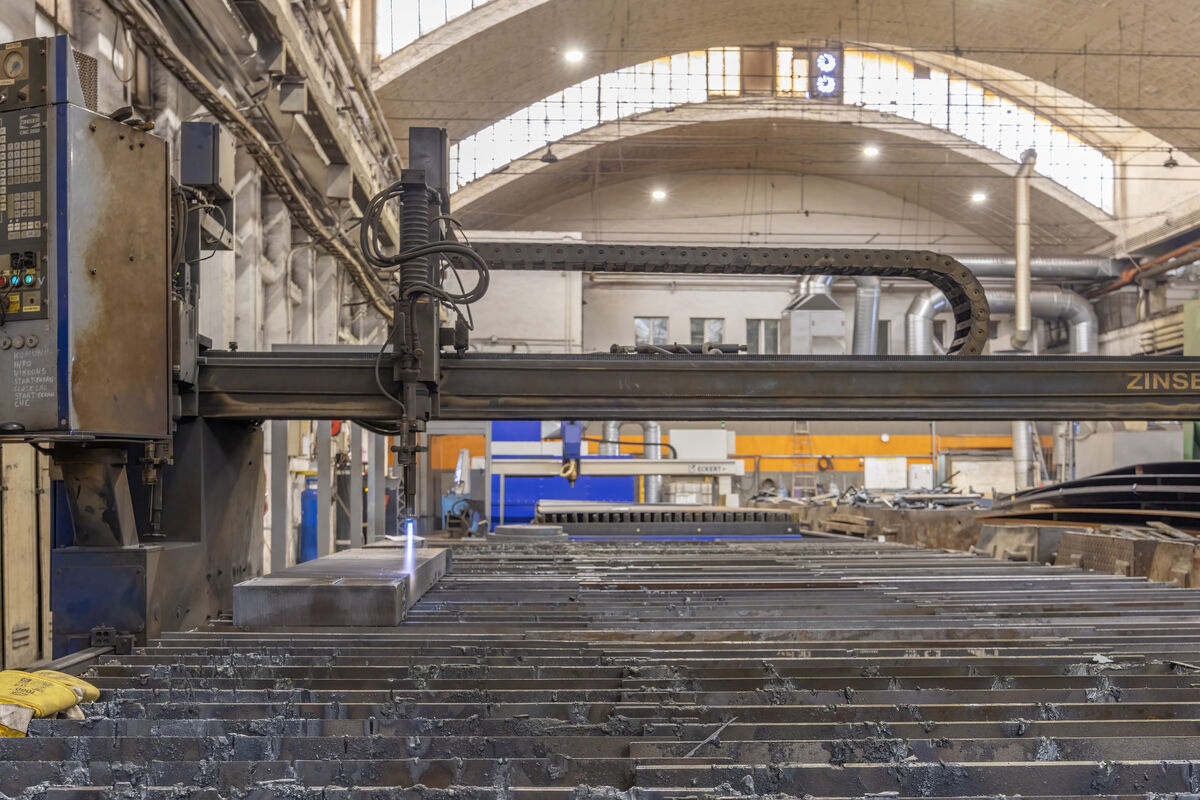

Wypalarka Zinser nad stołem do cięcia blach
Zinser

Oferta

Obróbka plastyczna

Walcowanie blach.

Maks. długość
3 m
Maks. grubość
20 mm

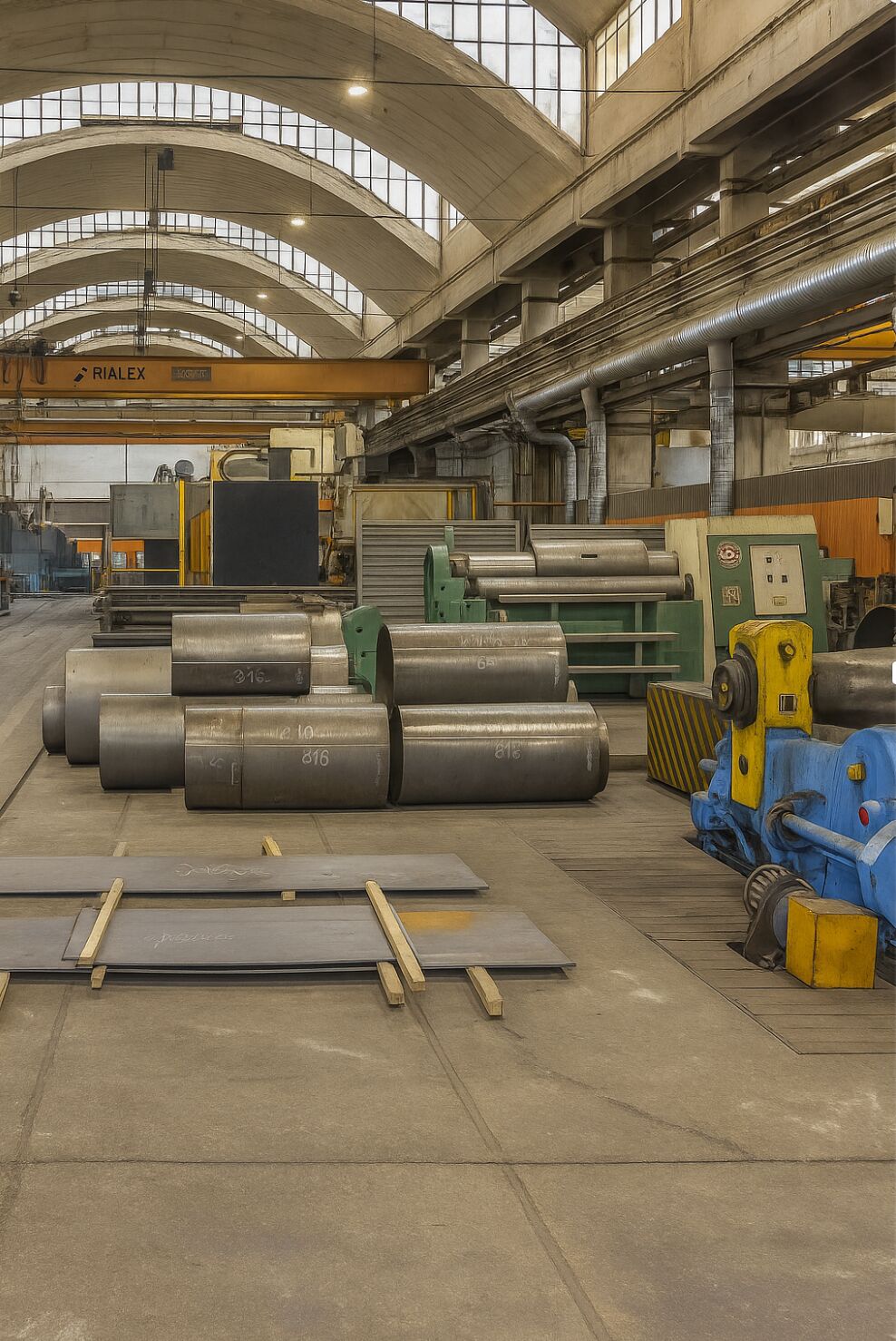

Walcarka, walczaki i arkusze blachy w hali

Oferta

Obróbka cieplna

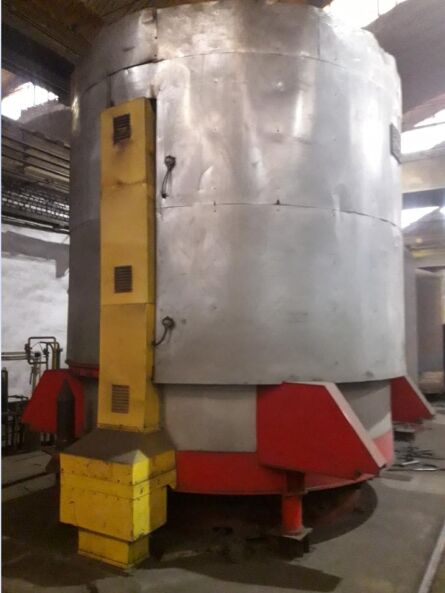

Piec do wyżarzania konstrukcji.

Średnica pieca
2 200 mm
Wysokość pieca
2 200 mm
Dwa piece do wyżarzania konstrukcji w hali

Oferta

Obróbka powierzch­niowa

Śrutownica przelotowa
12 × 3 × 0,5 m
Śrutownica komorowa
12 × 5 × 5 m
Kabina lakiernicza
14 × 6 × 5 m

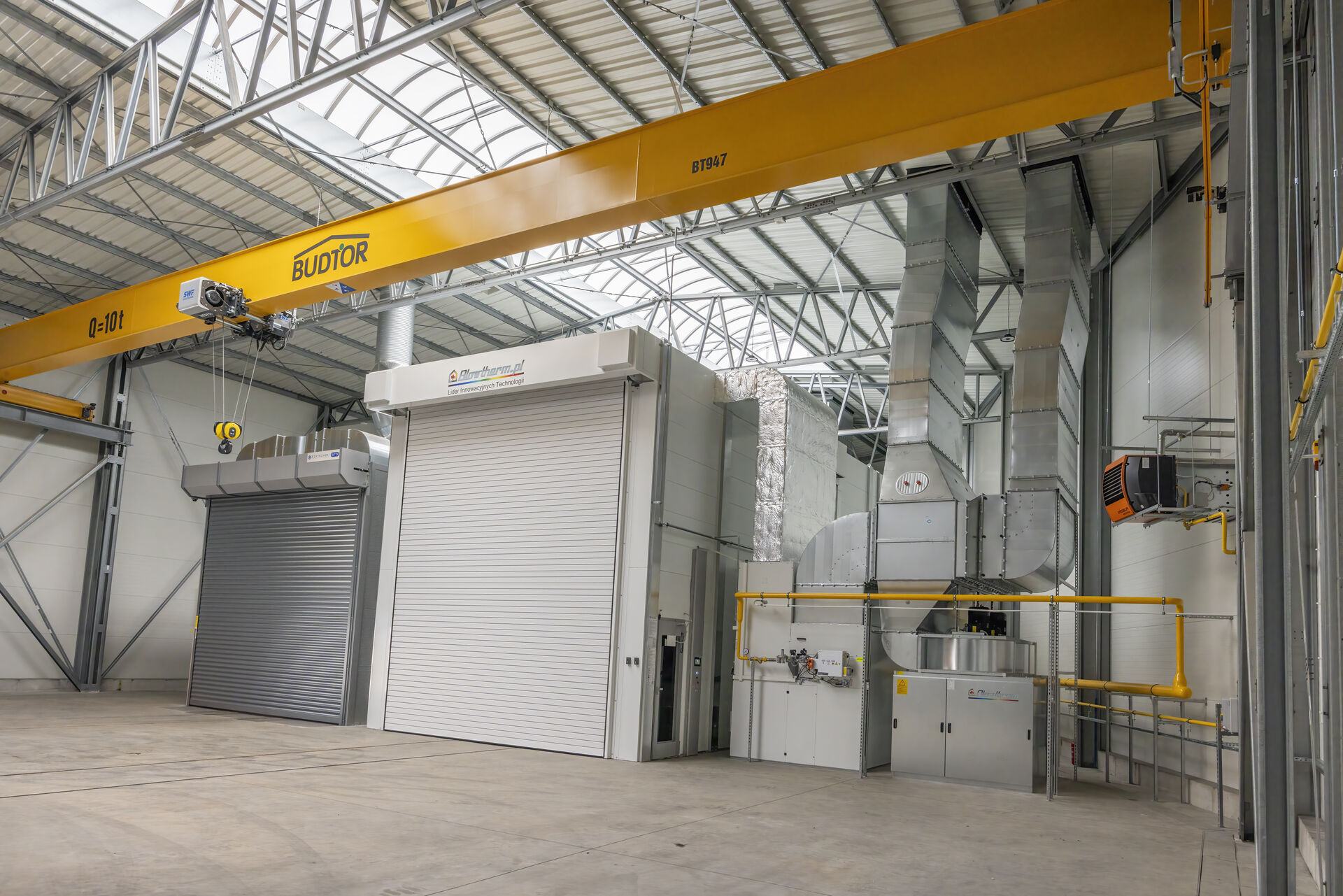

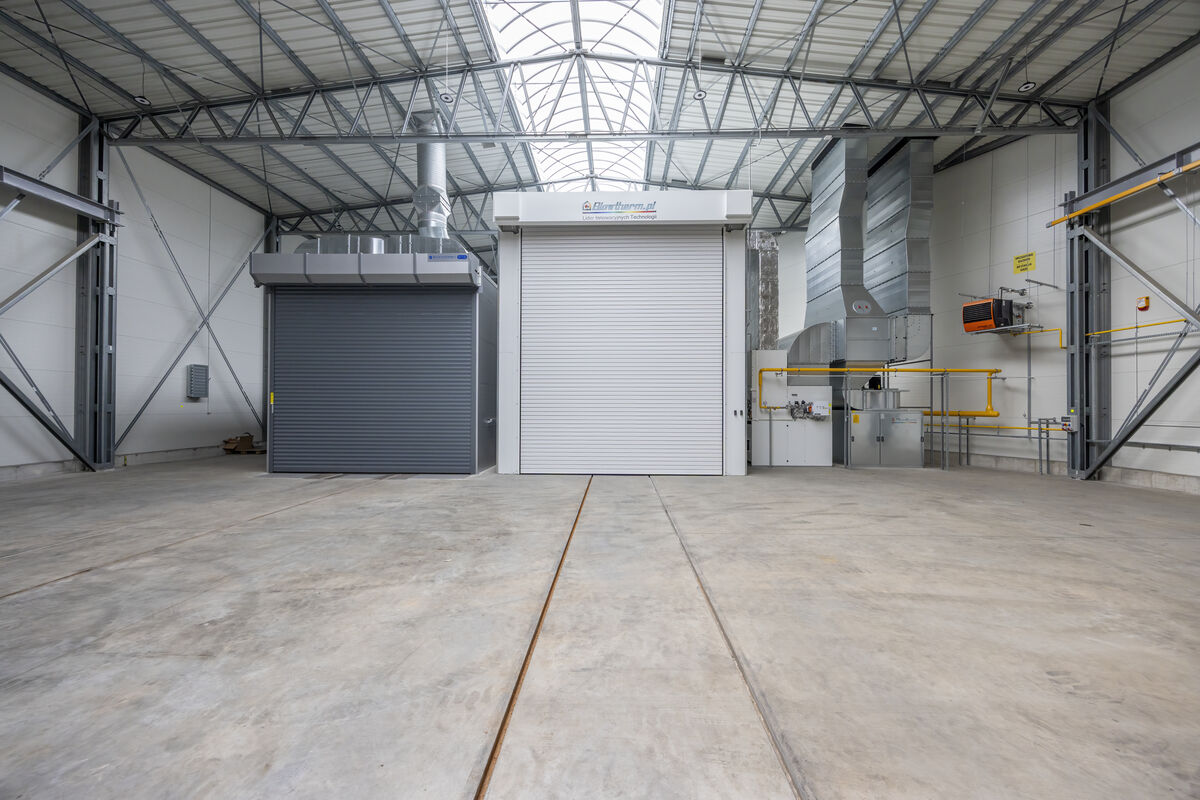

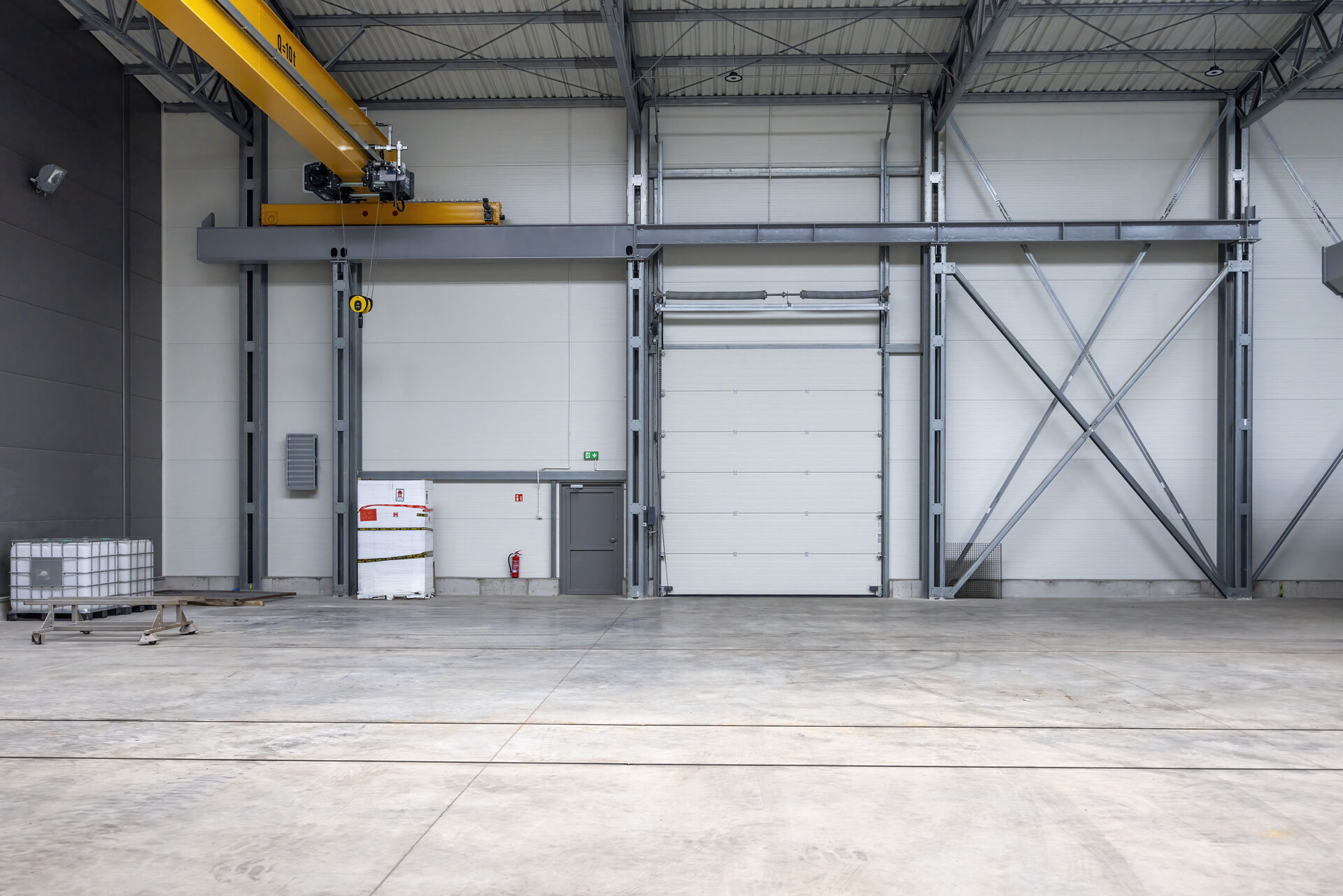

Nowa hala z dwiema dużymi komorami z bramami rolowanymi i suwnicą
Hala obróbki powierzchniowej

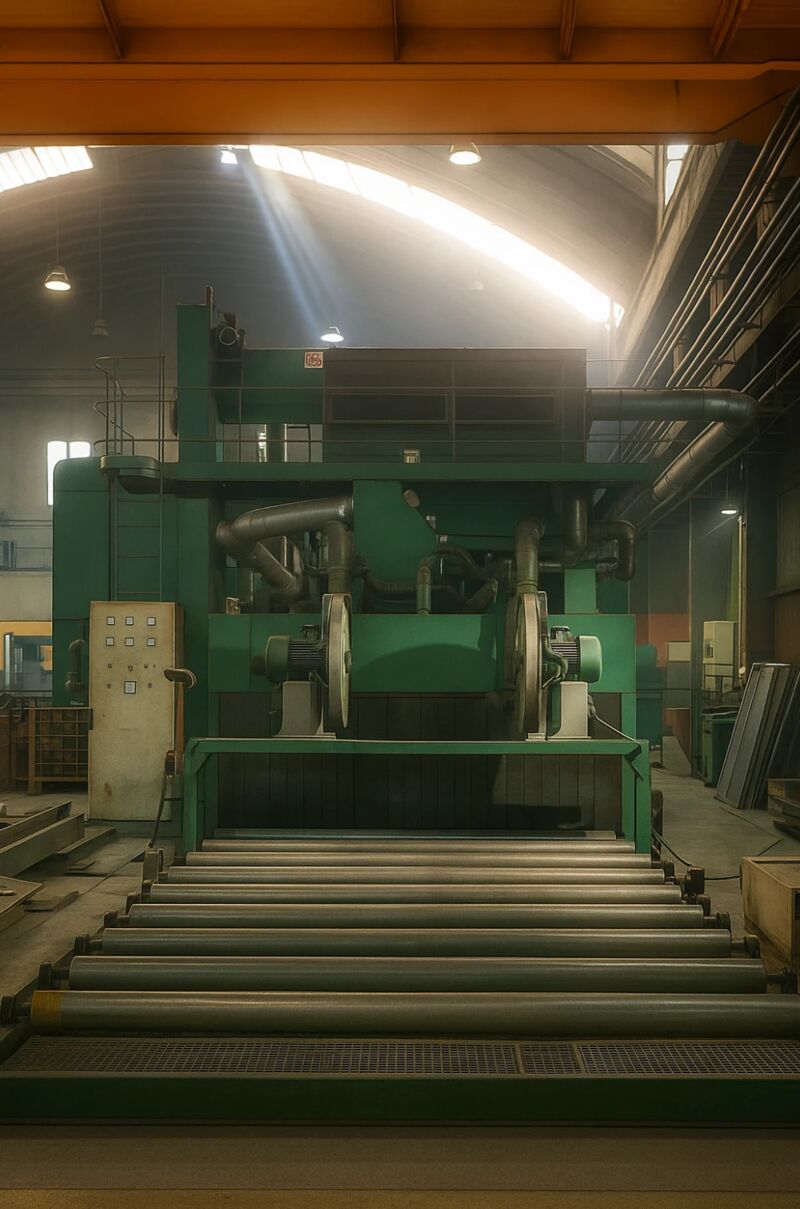

Śrutownica przelotowa z przenośnikiem rolkowym
Śrutownica przelotowa
Śrutownica komorowa od środka: długa komora z kratami w podłodze i torami
Śrutownica komorowa
Kabina lakiernicza od środka: jasna komora z oświetleniem na ścianach, na torach stalowa rama
Kabina lakiernicza

Oferta

Zaplecze pomiarowe

Kontrola wymiarowa wielkogabarytowych elementów.

Programy pomiarowe dopasowane do potrzeb klienta, analiza i raportowanie odchyłek względem modelu CAD.

Ramiona pomiarowe
ROMER 7325 · 8530
Maszyna współrzędnościowa
WENZEL, stół 6 m
Oprogramowanie
PC-DMIS · Metrolog X4 · INCA 3D

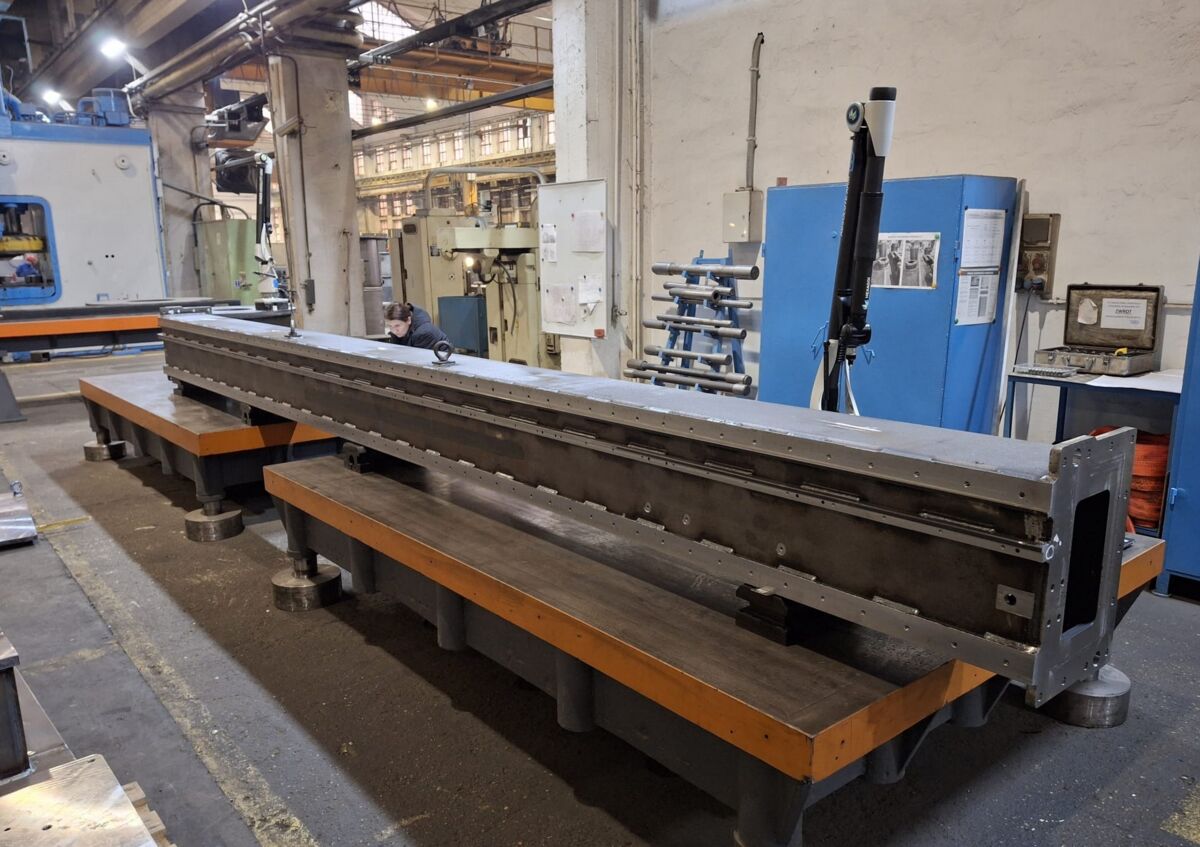

Długa konstrukcja stalowa na podporach w trakcie pomiaru

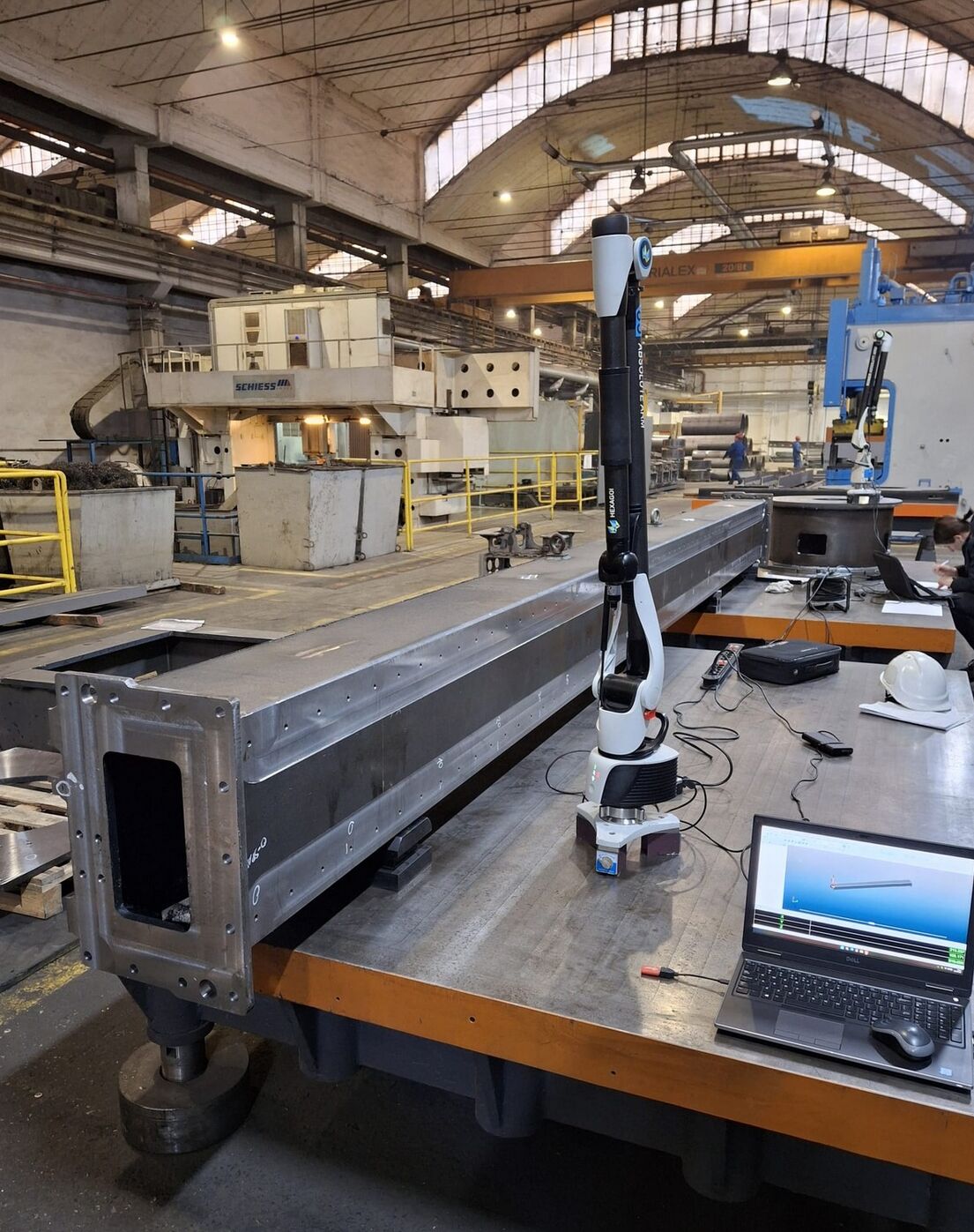

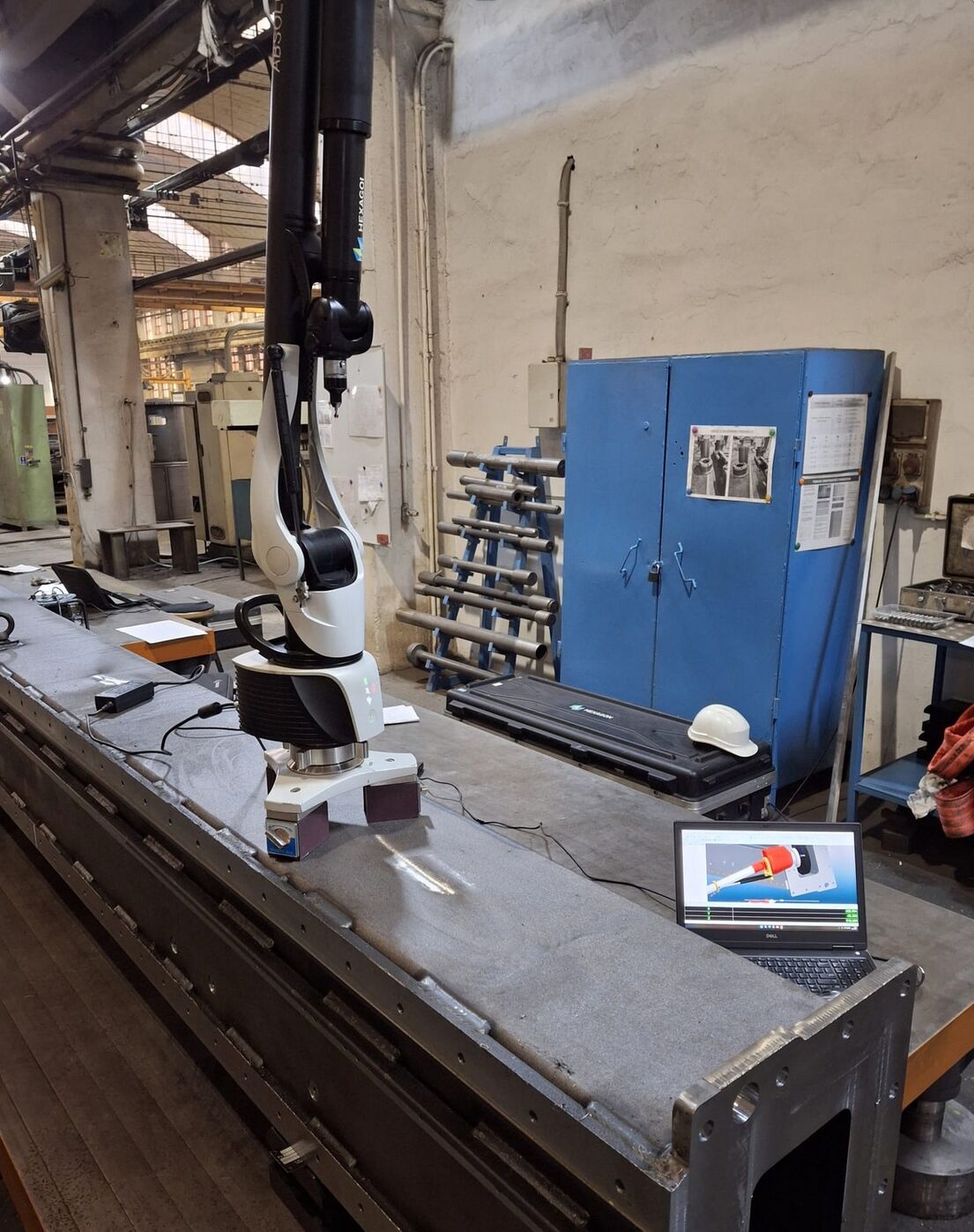

Ramię pomiarowe ROMER na długiej konstrukcji stalowej, obok laptop
Ramię pomiarowe ROMER na konstrukcji, widok wzdłuż elementu

Jakość

Jakość bez kompromisów

Działamy zgodnie z międzynarodowymi standardami, co zapewnia stałą jakość realizowanych projektów.

  • PN-EN ISO 9001:2015-10 System zarządzania jakością 2511 924 2024 Q
  • EN 1090-2:2018 Wykonanie konstrukcji stalowych DVS ZERT-EN1090-2-SZ-2015.0079.004
  • EN ISO 3834-2:2021 Wymagania jakości dotyczące spawania metali D-ZE-16083-01-00-ISO3834-2015.0313.004

Razem możemy więcej

Zapraszamy do współpracy z naszym zespołem, który łączy doświadczenie z pasją.

Dziękujemy

wykonano: Inteligentna Automatyzacja

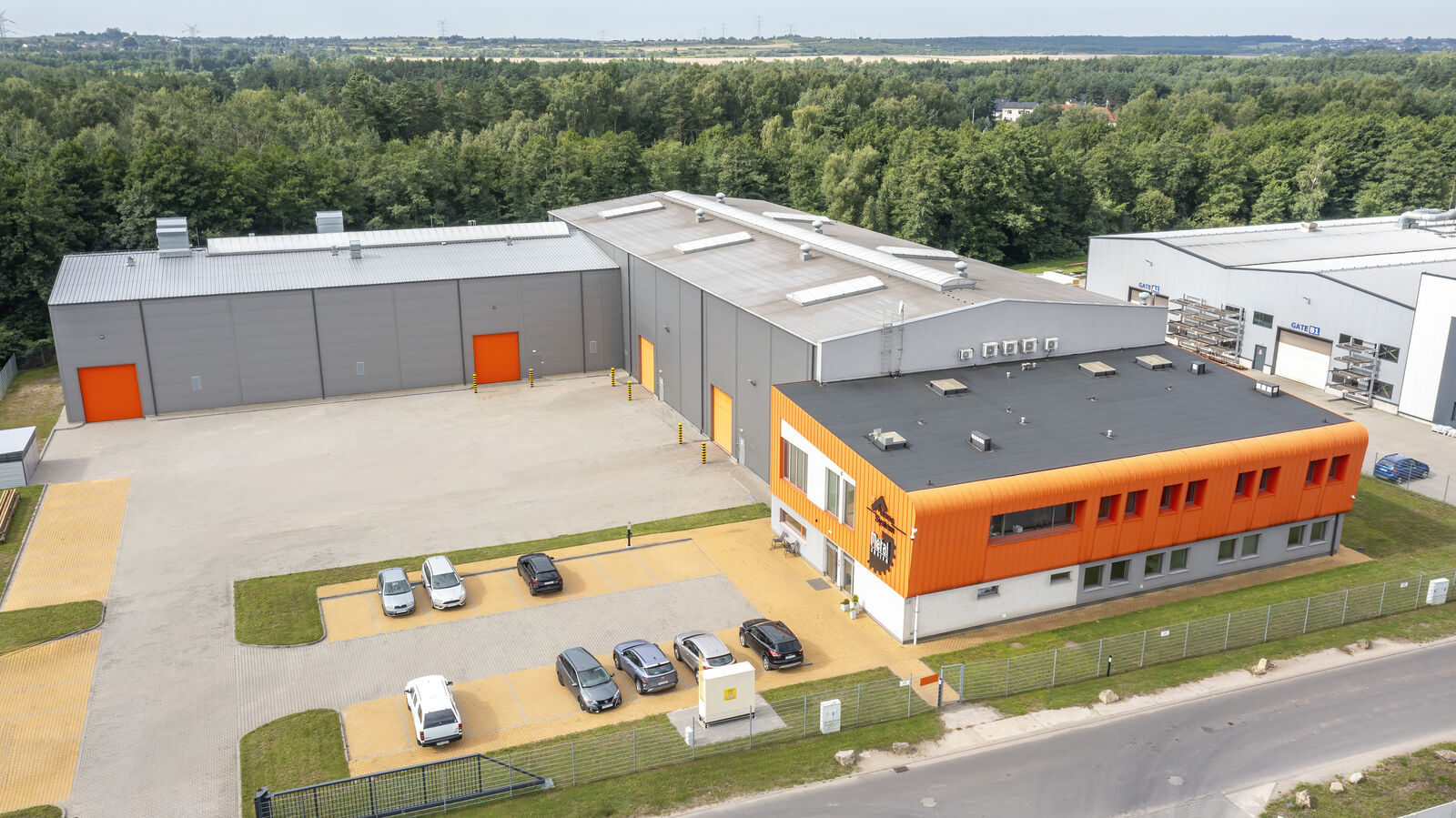

Zakład z lotu ptaka: szara hala z pomarańczowymi bramami i pomarańczowy budynek biurowy
